АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ
Архитектурное проектирование создает общие формы и концепцию
здания, определяет оптимальный вид и форму фасадов,
архитектуру внутреннего пространства, и обеспечивает
сочетание стилей с окружающими строениями.
В состав эскизного архитектурного проекта включены:
1.Генеральный план. Определяет положение здания на территории и прилегающих к нему строений, а также схему водоснабжения, газификации, отопления, канализации и прочих инфраструктурных коммуникаций.
3.Экспликация помещений.
Объемно-планировочные решения:
- планировки помещений с экспликациями;
- план проемов с маркировкой дверей/проемов
(глухая/стеклянная, левая/правая/двухстворчатая,
габаритные размеры проема);
- план с расстановкой мебели с габаритными размерами
(размеры ориентировочные исходя из габаритов
помещения)
- план с расстановкой сантехнического и кухонного
оборудования;
- план с расстановкой отопительного оборудования.

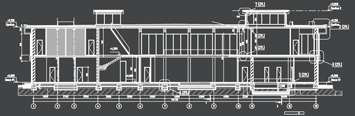

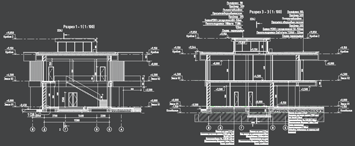

4.Разрезы дома в
основных проекциях. Определяют геометрические
размеры, высоты перекрытий между этажами и другие
вертикальные размеры.
5.План кровли. Фиксирует
углы наклонов крыши, высотные отметки,
геометрические размеры , площади поверхностей и
сторон.
6.План фасадов. Дизайн и
структура фасада проектируемого здания, вертикальные
и горизонтальные размеры с описанием материалов
наружней отделки.
7.Общая пояснительная
записка к проекту (ОПЗ) Содержит данные о
архитектурном облике и стилистике здания, площади,
количестве этажей с учетом применяемых строительных
материалов.
8.Ведомость чертежей.
Список прилагаемых к проекту чертежей и схем.
ПОЛУЧИТЬ СТОИМОСТЬ АРХИТЕКТУРНОГО ПРОЕКТА
АРХИТЕКТУРНЫЙ РАЗДЕЛ
(АР СТАДИЯ РП)
Представляет собой основную часть
проектирования, необходимую для воплощения в
реальность того, что нарисовано на бумаг.
Это второй шаг после эскизов. Является усовершенствованной версией эскизного проекта и включает в себя:
1.Основная
информация. Описание назначения возводимого
дома, основные технико-экономические показатели,
расширенные характеристики строящегося здания,
его эксплуатационные особенности, более
подробное, по сравнению с эскизным проектом,
описание типов и материалов основных
конструктивных элементов дома.
Это второй шаг после эскизов. Является усовершенствованной версией эскизного проекта и включает в себя:
2.Генплан участка с
посадкой зданий. Усовершенствованный вариант
генерального плана эскизного проекта с
детализацией схем внешней инженерной
инфраструктуры.

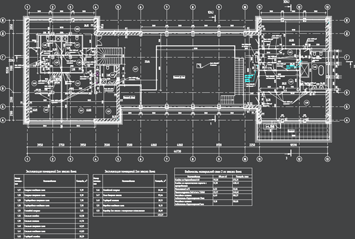

3.Поэтажные планы с
экспликацией помещений. Подробный план каждого
этажа с площадями и размерами помещений.
4.План кровли. Более
детализированные и полные планы , чем в эскизном
архитектурном проекте, в том числе с указанием
вентканалов, водостоков,
снегозадержателей.

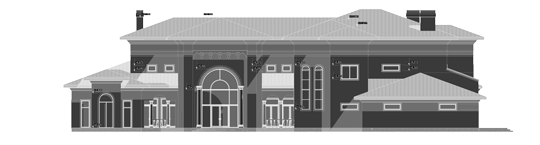

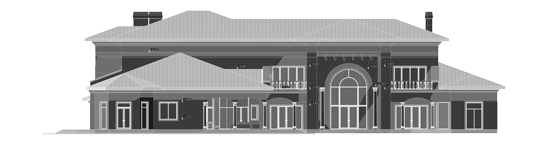

5.Фасады в осях.
Более детализированные и полные планы, чем в
эскизном архитектурном проекте.
6.Фасадная схема.
Схемы и перечень расположения декоративных
элементов фасада (колонн, поясов, наличников,
декоративных панелей и др.).

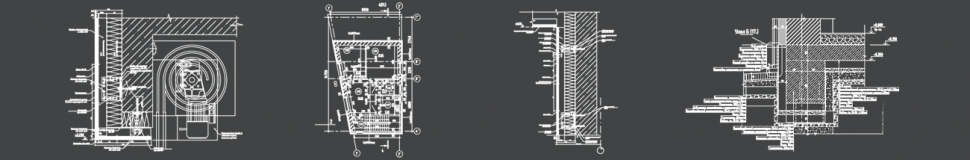

7.Технологические
разрезы, узлы. На чертежах рабочего
архитектурного проекта указываются габариты и
тип основных строительных элементов. Одна из
ключевых частей проекта с основными
размерами
8.Кладочный план.
План каждого этажа. Расширенная детализация стен
и подробная маркировка проемов, коммуникационных
отверстий и каналов. По нему строители могут
понять, где должны находиться дверные и оконные
проёмы, перемычки стен, вентиляционные каналы,
из каких материалов возводятся стены и какой они
толщины, какой используется утеплитель.
9.Схемы дверных и
оконных блоков. Чертежи оконных и дверных блоков
с детализацией размеров , габаритов, направления
открытия, а также типа остекления и материала,
из которых они изготовлены.
10.План фундаментов.
Архитектурный план фундаментов с геометрическими
размерами и привязками к осям
11.Экспликация полов
в помещениях. описывает конструкцию основания и
покрытия, материал.
КОНСТРУКТИВНЫЙ РАЗДЕЛ ПРОЕКТА (КР)
В этом разделе содержатся расчеты конструкций фундаментов¸
параметров перекрытий, кровли и возводимых стен строения.
Представляет собой практические расчетные данные для работ
по строительству. Этот этап является совместной работой
архитекторов, дизайнеров, проектировщиков и инженеров.
В состав конструктивного раздела архитектурного проекта
входят:
0.Разработка котлована.
В составе документации - план котлована с объемом
вынимемого грунта, разреза, узлы и детали.
1.Схема фундамента
Монтажный план фундаментов - сечения всего
фундамента и его несущих элементов, спецификация
основных материалов для монтажа фундамента.
2.Схема фасадов.
Монтажная схема с геометрическими размерами и
высотными отметками.
3.Схемы перекрытий.
Зависит от типа конструкции здания. В случае монолитного строения это:
Зависит от типа конструкции здания. В случае монолитного строения это:
-план армирования;
-план раскладок плит перекрытий;
-план геометрии балок с размерами и расстояниями.
4.Развернутый план (в
том числе спецификации материалов и ведомости
перемычек) всех этажных перемычек и мансарды.
5.Конструкции внутренних
лестниц и наружных крылец. Узлы и разрезы.
Спецификация материалов и указания по монтажу.
6.Схема подстропильного
каркаса. Монтажная схема и монтажные узлы.
Спецификация материалов и указания по монтажу.
7.Схема стропильной
системы и разрезы. Монтажная схема и монтажные
Спецификация материалов и указания по монтажу.
8.Монтажный план кровли.
Спецификация материалов и указания по монтажу.
9.Сечения по внутренней
и внешней стенам. Спецификация материалов и указания
по монтажу.
